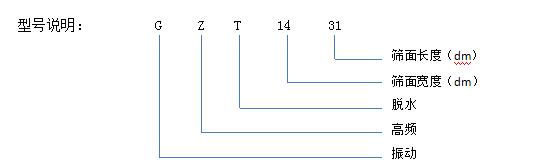

GZT系列高頻振動脫水篩
概述
高頻振動脫水簡稱篩高頻篩,通過激振力改變了礦漿表面的水張力,漿水透過篩網成為篩下物,而微細物料被篩網阻隔形成濾層,物料受振動力向前運動排出。高頻篩主要用于選礦行業的尾礦脫水、選煤廠的精煤脫水、水洗石英砂脫水和鉀長石脫水。
工作原理
本篩機采用自同步液體潤滑振動器,在激振力作用下,篩機作高頻和高振動強度往復運動。按作用不同,沿篩面全長分為預脫水區、濾層形成區和擠壓脫水區。
(1)、預脫水區:在篩機振動力和物流離心力作用下,進入該區流體緊貼篩面運動,靠近篩面的水和部分小于篩縫極細顆粒被篩縫切割而透篩,而較粗顆粒被隔在篩面上,并沿篩面往下運動,可除去絕大部分的水,為濾層形成做好準備。
(2)、濾層形成區:由于篩面的特殊結構,物料在弧形和直段篩面過渡時發生速度突變,發生翻滾,在合適的振動參數下,較粗顆?焖俪两刀咏Y面,形成濾層,它在擠壓脫水區中起到阻擋細顆粒透篩的作用。
(3)、擠壓脫水區:隨著物流連續給入和篩機振動輸送,物料被迫進入擠壓脫水區。經過高頻振動力和擠壓力的雙重作,物料完成脫水從出口排除。
主要技術特點
(1)、振動參數較高:工作頻率25HZ,振動強度7g。
(2)、采用自同步液體潤滑振動器激振,篩框采用特殊降噪材料和用高強度螺栓聯接,確保篩機工作可靠和工作噪聲較低,整機工作噪聲85dB(A),較同類篩機降低約15dB(A)。
(3)、入料段設置弧形篩面,提高脫水效率。
(4)、篩面采用獨特的負傾角設計,物料經過爬坡擠壓脫水,含水率更低。
(5)、配有給料箱,保證物料均勻地給入篩面。
(6)、依靠篩上濾層截留細粒和擠壓脫水。
(7)、振幅調節范圍大(0.87~2.8mm),適應物料范圍廣。
(8)、篩板采用聚氨酯耐磨材料制作,提高使用壽命。
名 稱 | 單 位 | GZT1231 | GZT1431 | GZT1836 | ||
入料濃度 | % | ≥45 | ≥45 | ≥45 | ||
鐵礦尾礦 | 處理量 | t / h | 14~17 | 18~22 | 25~33 | |
篩上品水份 | % | 24~27 | 24~27 | 24~27 | ||
鉀長石粉 | 處理量 | t / h | 10~14 | 13~18 | 20~25 | |
篩上品水份 | % | 15~18 | 15~18 | 15~18 | ||
回收率 | % | 80~85 | 80~85 | 80~85 | ||
篩面規格 | mm | 1200×3100 | 1400×3100 | 1800×3600 | ||
工作面積 | ㎡ | 3.5 | 4.03 | 6.12 | ||
篩孔(條縫篩孔) | mm | 0.2~0.3 | 0.2~0.3 | 0.2~0.3 | ||
篩面層數 | 1 | 1 | 1 | |||
工作振幅 | mm | 0.87~2.8 | 0.87~2.8 | 0.87~2.8 | ||
工作頻率 | HZ | 25 | 25 | 25 | ||
電動機 | 型 號 | Y132S-4 | Y132M-4 | Y160M-4 | ||
功 率 | kw | 2×5.5 | 2×7.5 | 2×11 | ||
轉 速 | r/min | 1500 | 1500 | 1500 | ||
外型尺寸(長×寬×高) | mm | 3063×2248×1970 | 3000×2190×2010 | 3525×2640×2020 | ||
總重量 | Kg | 2650 | 3670 | 6680 | ||
工作動負荷(垂直方向) | N | ±372(單支點) | ±320(單支點) | ±770(單支點) |
